官方微信 京瓷推出帶自動鎖定機構的FPC/FFC連接器
來源：admin 日期：2017-07-02 點擊：次京瓷株式會社開發出帶有自動鎖定機構的0.5mm間距FPC/FFC連接器6810系列，將于今年7月在中國發售。本系列產品簡化了鎖定步驟，適用于機器人自動化生產線，有利于提高生產率。

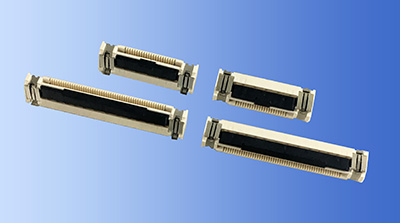

FPC/FFC連接器6810系列
近年來，工業機器人在自動化生產線中得到了廣泛應用，但大多數帶鎖FPC/FFC連接器不具備自動鎖定機構，仍需要人為來完成組裝。
為解決這一課題，京瓷開發出能夠自動鎖定FPC/FFC的6810系列連接器。本系列產品適用于工業機器人自動化生產線，只需插入FPC/FFC這一個步驟即可自動完成鎖定，從而有效提高了作業效率。此外，還可以通過自動光學檢測裝置（AOI）識別出接插不良產品。
本系列產品的接插方式有兩種類型，一種是FPC/FFC與基板垂直接插的垂直式，另一種是FPC/FFC與基板平行接插的水平式。此外，又根據使用溫度范圍，分為面向辦公自動化設備與家電等普通電子設備的常規型和對應125度高溫且適用于車載設備的耐高溫型。
■產品特點
2. 對應自動化生產線及自動光學檢測裝置（AOI），有利于提高生產效率
自動鎖定機構適用于機器人自動化生產線，并且可以通過自動光學檢測裝置（AOI）檢查接插狀態，以有效防止接插不良產品流出。
3. 水平式與垂直式兩種款型提高了布線設計的自由度
4. 耐高溫型對應125度高溫，適用于車載設備
耐高溫型產品對應125度高溫，在發動機艙附近等高溫條件下也能正常工作。
5. 符合RoHS指令與無鹵素要求
6. 產品規格
◆耐高溫型
◆常規型
FPC/FFC連接器6810系列
近年來，工業機器人在自動化生產線中得到了廣泛應用，但大多數帶鎖FPC/FFC連接器不具備自動鎖定機構，仍需要人為來完成組裝。
為解決這一課題，京瓷開發出能夠自動鎖定FPC/FFC的6810系列連接器。本系列產品適用于工業機器人自動化生產線，只需插入FPC/FFC這一個步驟即可自動完成鎖定，從而有效提高了作業效率。此外，還可以通過自動光學檢測裝置（AOI）識別出接插不良產品。
本系列產品的接插方式有兩種類型，一種是FPC/FFC與基板垂直接插的垂直式，另一種是FPC/FFC與基板平行接插的水平式。此外，又根據使用溫度范圍，分為面向辦公自動化設備與家電等普通電子設備的常規型和對應125度高溫且適用于車載設備的耐高溫型。
■產品特點
|
１．獨有的鎖定機構 京瓷開發的鎖定機構在插入FPC/FFC后，連接器兩端的彈片會輔助翻蓋旋轉，一旦接插到位就會自動鎖定，有效提高了作業效率與接插準確度。 |
 |
2. 對應自動化生產線及自動光學檢測裝置（AOI），有利于提高生產效率
自動鎖定機構適用于機器人自動化生產線，并且可以通過自動光學檢測裝置（AOI）檢查接插狀態，以有效防止接插不良產品流出。
3. 水平式與垂直式兩種款型提高了布線設計的自由度
 FPC/FFC與基板垂直接插的 垂直式（ST-Type） |
 FPC/FFC與基板平行接插的 水平式（RA-Type） |
4. 耐高溫型對應125度高溫，適用于車載設備
耐高溫型產品對應125度高溫，在發動機艙附近等高溫條件下也能正常工作。
5. 符合RoHS指令與無鹵素要求
6. 產品規格
◆耐高溫型
| 可對應極數 | 10～60極 | 可對應的FPC/FFC厚度 |
(Signal)0.3±0.03㎜ ( Grand )0.5±0.03㎜ |
| 間距 | 0.5mm | 額定電流 | DC 0.5A/Contact |
| 板上高度 |
ST：6.0mm RA：4.1mm |
額定電壓 | DC 50V/Contact |
| 接觸界面寬度 |
ST：4.15mm RA：6.7mm |
材料 | 銅合金/耐熱樹脂 |
| 鎖扣類型 |
Non-ZIF 自動鎖定 |
使用溫度范圍 | -40～+125℃ |
| 接點位置 |
ST：?jiǎn)蚊娼狱c(diǎn) RA：下接點 |
耐電壓 | AC 200Vrms/min. |
◆常規型
| 可對應極數 | 10～60極 | 可對應的FPC/FFC厚度 |
(Signal)0.3±0.03㎜ (Grand)0.5±0.03㎜ |
| 間距 | 0.5mm | 額定電流 | DC 0.4A/Contact |
| 板上高度 |
ST：6.0mm RA：4.1mm |
額定電壓 | DC 50V/Contact |
| 接觸界面寬度 |
ST：4.15mm RA：6.7mm |
材料 | 銅合金/耐熱樹脂 |
| 鎖扣類型 |
Non-ZIF 自動鎖定 |
使用溫度范圍 | -40～+85℃ |
| 接點位置 |
ST：?jiǎn)蚊娼狱c(diǎn) RA：下接點 |
耐電壓 | AC 200Vrms/min. |
